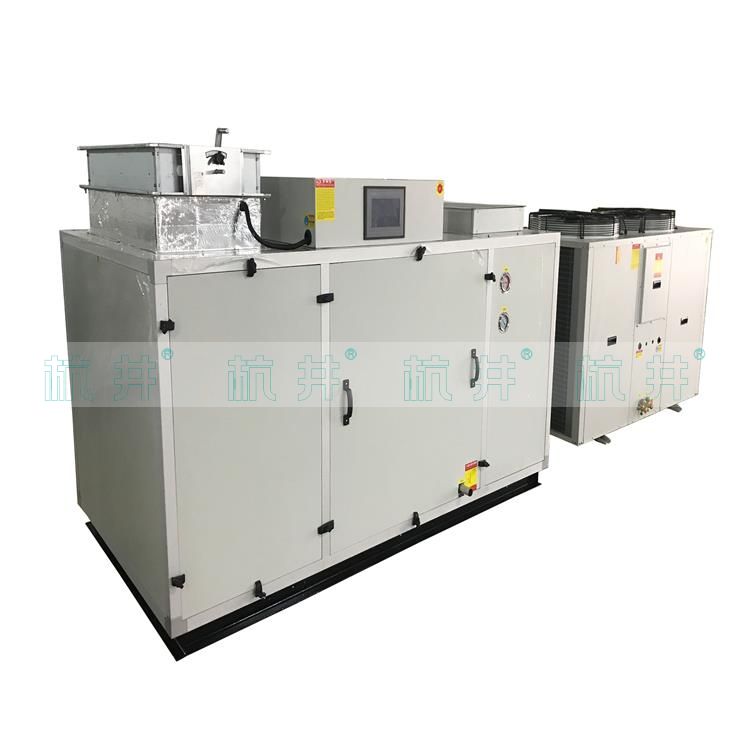

凈化型單元式空調機組

　　凈化型單元式空調機組系我公司為適應市場的需求，滿足高新技術和科研單位的需求，結合最新科技發展，潛心研究、設計開發的一種新型專用空調設備。它不僅能調節空氣溫濕度、還能保證其潔凈度。機組可提供高的機外余壓，以滿足用戶直接選配高校過濾器的需求，以達到潔凈空間的凈化要求。該產品是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。

該機組可廣泛使用于對溫度、濕度、潔凈度有較高要求的領域，如：

　　醫院：手術室、無菌病房、燒傷病房、嬰兒室、白血病房等;

　　電子凈化車間：集成電路、激光電子、液晶電子、線路板印刷、磁盤制造、精密電子儀器制造等;

　　食品行業：飲料灌裝、食品包裝、釀造工業、食品加工等;

　　生物工程：試驗室、制劑室、基因檢測室、動物飼養室等;

　　制藥行業：制藥車間、抗生素培養、安瓿瓶貯存。

　　凈化型恒溫恒濕型空調機組按冷源不同可分為冷凍水型和自帶冷源型。冷凍水型機組的冷源由另配的冷水機組提供的5~12℃的冷凍水;自帶冷源型機組的冷源由機組內部配套的制冷系統提供。JH、JL(D)型水冷系列機組適合水源充足的場合; JHF、JLF(D)型風冷系列機組適合水源較為缺乏的場合。

　　工作原理：

　　恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統; 制冷劑循環系統：

　　蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發，最終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)，后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量，凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

　　空氣循環系統：

　　風機負責將空氣從回風口吸入，空氣經過蒸發器(降溫、除濕)，加濕器，加熱器(升溫)后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。

　　電器自控系統：

　　包括電源部分和自動控制部分。

　　電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源

　　自動控制分部分又分為溫、濕度控制及故障保護部分：

　　溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機(降溫、除濕)，加濕器，電加熱(升溫)等元件，實現恒溫恒濕的自動控制。

　　故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。

　　機組特點：

　　1. 控制先進：

　　機組采用智能儀表或可編程控制器(PLC)控制，控制精度高，可靠性好，機組儀表可預留遠程控制接口，方便用戶遠程集中控制，節省管理人力;全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比;

　　2. 多重保護：

　　機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護;

　　3. 機組全面采用能效比高(EER)的渦旋壓縮機(50Hp以下)和半封閉螺桿壓縮機(60Hp以上)。

　　4. 以季節能效比(SEER)為優化目標，全面引入系統匹配理論，廣泛采用計算機輔助設計技術，優化設計(選用)制冷系統各個部件的結構參數，使系統內各部件之間的性能匹配合理，使之能組成一個完整的整體，以保證其全年多種工況下都能高效可靠地運行。

　　5. 全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比。

　　6. 一機多用，溫度控制范圍廣，全年運行效率高。

　　7. 機組使用環保工質，選用環保材料，采用符合環保要求的新技術、新工藝，使機組全過程、全方位的滿足環保要求。

　　結構特點：

　　1. 壓縮機

　　選用高性能的進口壓縮機，安全、可靠、能效比高。

　　2. 風機

　　采用高性能、低噪音的離心風機，具有風量大、靜壓高、噪音低和運轉平 穩等優點。

　　3. 換熱器

　　引進美國OAK生產線加工，使換熱器的換熱效率大大提高。

　　4. 外殼

　　室內機：利用日本AMADA設備加工，具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構;40Hp以上采用新型菱形邊鋁合金框架結構，整體結構緊湊，美觀大方，極富現代氣息。

　　室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料，機組露天放置永無生銹之虞。

　　5. 加濕器

　　選用高性能加濕器，具有控制性能好，加濕效率高、安全可靠等特點。

　　6. 加熱器

　　電加熱采用加肋高效電熱管，體積小、熱功轉換效率高;蒸汽或熱水加熱器采用銅管外套鋁翅片式結構，換熱效率高。

　　7. 制冷配件

　　膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌產品。

　　8. 過濾器

　　采用兩級過濾系統：初效空氣過濾器和高中效過濾器。過濾效率按比色法可達到90~95%。

　　9. 融霜機構

　　采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜的安全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。

　　10. 保溫層

　　采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。多重保護

　　機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水 泵、防火閥連鎖保護。

　　11. 控制方式

　　采用高性能可編程控制儀表。控制精度高，可靠性好。該儀表預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。

　　型號編制說明：

　　型號舉例：JHF12N 表示名義制冷量為12kW的壓縮機置于室內的風冷型凈化用恒溫恒濕空調機組。

JH系列水冷凈化型恒溫恒濕機組性能參數表：

型 號		JH8	JH15	JH22	JH30	JH45	JH60	JH70	JH90
制冷量	KW	8	15	22	30	45	60	70	90
風量	m3   h	1500	3000	4500	6000	8000	10000	13000	15000
機外余壓	Pa	250   700	250   700	250   800	250   800	250   850	250   950	300   950	300   950
配電功率	KW	12.69   14.14	16.5   18.4	20.8   22.3	25.4   27.2	40.4   42.9	50.1   56.7	69.4   74.4	87.8   90.8
型 號		JH115	JH135	JH150	JH175	JH200	JH225	JH250	JH275
制冷量	KW	115	135	150	175	200	225	250	275
風量	m3   h	20000	27000	27000	30000	36000	40000	46000	46000
機外余壓	Pa	350   950	350   950	350   950	400   1000	400   1000	400   1000	400   1000	400   1000
配電功率	KW	93.4   102.4	115.0   129.0	127.5   138.5	151.5   166.5	180.9   188.9	212   220	237.5   244.5	255   262

　

JHF系列風冷凈化型恒溫恒濕機組性能參數表

型 號		JHF7N	JHF12N	JHF19N	JHF25N	JHF40N	JHF51N	JHF62N	JHF78N
		JHF7W	JHF12W	JHF19W	JHF25W	JHF40W	JHF51W	JHF62W	JHF78W
制冷量	KW	7	12	19	25	40	51	62	78
風量	m3   h	1500	3000	4500	6000	8000	10000	13000	15000
機外余壓	Pa	250   700	250   700	250   800	250   800	250   850	250   950	300   950	300   950
配電功率	KW	12.8   14.3	17.0   18.9	21.3   22.8	26.2   28.0	41.5   44	51.6   58.2	71.6   76.6	84.0   87.0
型 號		JHF96N	JHF119N	JHF129N	JHF138N	JHF163N	JHF191N	JHF213N	JHF234N
		JHF96W	JHF119W	JHF129W
制冷量	KW	96	119	129	138	163	191	213	234
風量	m3   h	20000	27000	27000	30000	36000	40000	46000	46000
機外余壓	Pa	350   950	350   950	350   950	400   1000	400   1000	400   1000	400   1000	400   1000
配電功率	KW	96.4   105.4	119.4   133.4	133.3   144.3	158.7   173.7	191.1   199.1	225.2   233.2	250.7   257.7	252.4   269.4





JL(D)型水冷凈化型冷(熱)風機性能參數表：

型 號		JL9	JL16	JL24	JL32	JL49	JL65	JL78	JL97
		JLD9	JLD16	JLD24	JLD32	JLD49	JLD65	JLD78	JLD97
制冷量	KW	9	16	24	32	49	65	78	97
風量	m3   h	1500	3000	4500	6000	8000	10000	13000	15000
機外余壓	Pa	250   700	250   700	250   800	250   800	250   850	250   950	300   950	300   950
配電功率JL	KW	2.99   4.44	4.8   6.7	7.1   8.6	9.7   11.5	14.2   16.7	19.4   26.0	24   29	30.4   33.4
配電功率JLD	KW	6.75   8.2	9.1   11	11.5   13	14.2   16	25.5   28	31.4   38	42   47	50   53
型 號		JL125	JL150	JL163	JL190	JL220	JL248	JL270	JL300
		JLD125	JLD150	JLD163	JLD190	JLD220	JLD248	JLD270	JLD300
制冷量	KW	125	150	163	190	220	248	270	300
風量	m3   h	20000	22000	24000	30000	34000	39000	46000	46000
機外余壓	Pa	350   950	350   950	350   950	400   1000	400   1000	400   1000	400   1000	400   1000
配電功率JL	KW	36   45	45.6   59.6	52.1   63.1	59.8   74.8	74.2   82.2	81.6   89.6	97.1   104.1	104.6   111.6
配電功率JLD	KW	54   63	68   82	77   88	90   105	112   120	122   130	140   147	150   157

JLF(D)型風冷凈化型冷(熱)風機性能參數表：

型 號		JLFX   7N	JLFX   13N	JLFX   20N	JLFX   28N	JLFX   42N	JLFX   55N	JLFX   66N	JLFX   84N
		JLFX   7W	JLFX   13W	JLFX   20W	JLFX   28W	JLFX   42W	JLFX   55W	JLFX   66W	JLFX   84W
		JLFDX   7N	JLFDX   13N	JLFDX   20N	JLFDX   28N	JLFDX   42N	JLFDX   55N	JLFDX   66N	JLFDX   84N
		JLFDX   7W	JLFDX   13W	JLFDX   20W	JLFDX   28W	JLFDX   42W	JLFDX   55W	JLFDX   66W	JLFDX   84W
制冷量	KW	7	13	20	28	42	55	66	84
風量	m3   h	1500	3000	4500	6000	8000	10000	13000	15000
機外余壓	Pa	250   700	250   700	250   800	250   800	250   850	250   950	300   950	300   950
配電功率JLF	KW	3.1   4.59	5.27   7.17	7.63   9.13	10.5   12.3	15.3   17.76	20.9   27.5	26.2   31.2	32.6   35.6
配電功率JLFD	KW	6.8   8.2	9.1   11.0	11.5   13.0	14.2   16.0	25.3   28	31.4   38	42   47	50   53
型 號		JLFX   105N	JLFX   128N	JLFX   143N	JLFX   150N	JLFX   177N	JLFX   205N	JLFX   225N	JLFX   250N
		JLFX   105W	JLFX   128W	JLFX   143W
		JLFDX   105N	JLFDX   128N	JLFDX   143N	JLFDX   150N	JLFDX   177W	JLFDX   205W	JLFDX   225W	JLFDX   250W
		JLFDX   105W	JLFDX   128W	JLFDX   143W
制冷量	KW	105	128	143	170	177	210	225	250
風量	m3   h	20000	22000	24000	30000	34000	39000	46000	46000
機外余壓	Pa	350   950	350   950	350   950	400   1000	400   1000	400   1000	400   1000	400   1000
配電功率JLF	KW	39   48	50   64	57.9   68.9	67   82	84.4   92.4	94.8   102.8	110.3   117.3	117.8   124.8
配電功率JLFD	KW	54   63	68   82	77   88	90   105	112   120	122   130	140   147	140   157

機組名義工況：

機組類型	室內側		室外側				備注
			水冷式		風冷式
	干球溫度℃	濕球溫度℃	進水溫度℃	出水溫度℃	干球溫度℃	濕球溫度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工況
R	--	--	--	--	7	6	制熱工況
