　　1.1 游泳池的熱損失

　　游泳池有室外露天游泳池(場)以及室內溫水游泳池(館)兩大類。從游泳池的使用性質分，有比賽池，訓練池，跳水池，兒童戲水池等;從經營性質分，有公用游泳池，商業賓館內游泳池，也有私人別墅住宅內的游泳池等。但無論何種游泳池，都有一個要求維持池水溫度恒定的要求，池水的溫度因使用性質不同而異。游泳池的熱損失有下列幾個方面：

　　1)游泳池池水因水面蒸發，水面?zhèn)鲗?dǎo)，池底和池壁傳導而不斷損失熱量。

　　2)因人們?cè)谟斡境貎?nèi)游泳，會損失一部分池水，必須不斷補充，而補充水需加熱，需要補充一部分熱量;

　　3)此外，整個游泳池的設備和管道也在不斷向周圍環境排放熱量。

　　以上這一些損失的熱量，都需要不斷補充，才能維持池水有一定的溫度。這些熱損失再加上游泳場館淋浴等用熱的負荷可以稱之為經常性用熱負荷。

　　另外，恒溫池水也有一次性全部更換新的要求。為了清洗，消毒的要求，在一定時段內，要求將池水全部放空，重新輸入溫水。如果補充的水是冷水(水溫在5-15℃)，那末，加熱整池水需要的用熱量就是一次性沖擊負荷。

　　1.2 游泳池池水溫度

　　一般室內游泳池池水溫度為24-29℃，室外的為22-30℃。如室內游泳館有完善的空調采暖設施，可以取為25℃;如果氣溫低，可以取為27℃。熱損失與池水溫度高低有關，也與周圍環境(例如空氣)溫度有關。一般室內環境溫度比池水溫度高1-2℃。國外資料表明：室內游泳池最佳環境參數為：

　　空氣溫度 26-30℃

　　池水溫度 25-28℃

　　地面溫度 30-32℃

　　風 速 0.05-0.1m/s

　　相對濕度 60-70%

　　1.3 室內游泳館相對濕度

　　維持室內游泳館內一定的相對濕度十分必要。當室外溫度為-10℃，室內空氣相對濕度為60-70%，設雙層窗的傳熱系數為2.9W/m2時，玻璃窗戶上仍會潮濕、結露;即使室外氣溫為-1℃，室內為28℃ 時，也會結露。因而游泳池場館必須除濕。

　　1.4 游泳池的用熱負荷計算

　　前者提到，對于游泳池用熱的經常性負荷，有：

　　a.水面蒸發散熱;

　　b.水面?zhèn)鲗?dǎo)散熱;

　　c.池底，池壁傳導散熱;

　　d.設備及管道散熱;

　　e.補水加熱量;

　　f.游泳場館淋浴等用熱;

　　由于蒸發散熱，傳導散熱等計算十分復雜，而且必須有游泳池結構的詳細尺寸，氣象，土壤等資料，為了估算的方便，對于a,b,c,d四項，可以合并為一項，即：按游泳池水面面積m2計的平均熱散失量。可以見表1

　　表1

　　表中數值按下列條件計算：水溫27℃，空氣相對濕度50%，風速：室內 0.5m/s;室外 2 m/s

　　國外資料介紹，對于露天游泳池的熱損失，也可以按下列數據估算;在水溫為23℃，平均氣溫10-12℃時，

　　對流熱損失 70―95W/㎡

　　輻射熱損失 60-80 W/㎡(夜間)

　　輻射得熱量 ≤180 W/㎡〔白天〕

　　蒸發熱損失 350-700 W/㎡

　　補充水時的補熱量 400-600 W/㎡

　　對于補水熱損失，可以按補水量及補水溫差進行計算而得。游泳池每天補水量占游泳池容積的百分?jǐn)?shù)可見表2。

　　表2

　　方案設計中建議：露天池取10%=B1;室內池取5%=B2。因補水需補熱的小時功率可按下式計算

　　P=[(V×B×1000/24)×(t2-t1)/860] kW， (1-1)

　　式中：P-補水的補熱功率，kW;

　　V-游泳池容積，m3;

　　B-補水量的百分?jǐn)?shù)，%;

　　t1-補水初溫，℃;

　　t2-池水溫度，℃。

　　至于游泳館所用的淋浴、洗滌等生活熱水用量的計算及制熱所需負荷，可按常規計算。

　　對于一次性沖擊負荷，則按照換水量以及水溫升來計算其總用熱功率和小時用熱功率(機器所需的制熱功率)。總用熱功率QZh

　　QZh=1.15×V×(t2-t1)×1000/860 kW， (1-2)

　　小時熱功率Ph=QZh/T kW， (1-3)

　　式中：V- 游泳池的總?cè)莘e，m3;

　　t2- 池水所需溫度，℃;

　　t1- 冷水溫度，℃;

　　T- 換水周期，h;

　　1.15-考慮在換水周期內的熱損失附加值。

　　一般初次充水或換水的周期T為24-48h計。也就是說，要求在24-48h內完成整池的換水。至于間隔多長時間換一次水，應根據用戶對于游泳池的使用要求和經營情況而定。由于池水是在不斷循環過濾和消毒的，間隔時間相對比較長，可以是一個月，半年、甚至一年，對于桑拿浴性質的水池，有可能是一天換一次水。對于有幾個游泳池的場館，在計算負荷時，可以將換水時間錯開。在選擇主機時，可按一個最大容積的水池的一次性負荷來計算，也可以用換水周期的時間長短來調整。各種不同的游泳池的循環次數和周期可見表3。

　　表3

　　游泳池循環加熱以及補水加熱的一般做法可見圖1。

　　2.以熱泵回收游泳館濕空氣熱量的做法

　　以熱泵技術為基礎的一般熱泵熱水機組完全可以用于各種游泳池的加熱和補熱。利用游泳池室內空氣熱量(潛熱+顯熱)的“空調-熱水機組”、“除濕-熱水機組”更可以達到“一機兩用”、“一機三用”，在制熱保證池水恒溫的同時，達到改善游泳館室內空間的空氣環境、去濕降溫的目的。下面介紹三個例子。

　　2.1 杭井室內溫水游泳池用超節能熱水空調系統(見圖2)

　　圖2 室內溫水游泳池用熱水空調系統

　　該主機吸取溫水游泳池室內的水蒸汽和熱空氣中的潛熱和顯熱，通過風冷熱泵，將熱量轉移到游泳池中來加熱池水，使水溫保持恒定;同時又將游泳池的室內空氣去濕、降溫，并補入一部分新風后，送入室內，保證室內空氣品質和不結露。

　　其主機內部的流程及部件可見圖3。該系統可以有效地降低2/3游泳池室內空氣的降溫費用;3/4池水的加熱費用;3/4的室內空氣除濕費用，整個系統的能效比COP=3。該主機對空氣進行熱管換熱加熱和再加熱(調整露點);對室內空氣進行雙重除濕-熱管的冷端除濕、熱泵蒸發器中的除濕。排走一部分的回風，補入室內人員必須的一部分新風。新風量用露點控制器調節。

　　圖3 熱水空調熱泵系統內部流程

　　2.2 杭井私人室內游泳池用“熱泵除濕-熱水機組”

　　這種機組主要是為了除濕，同時將一部分熱量轉移到加熱池水中。國外資料表明，私人游泳池的產濕量為：每平方米水面面積0.10-0.15kg/h.m2,再加上每人0.40-0.50kg/h。每平方米水面每年產生的水蒸氣約為1t，每噸水蒸氣相當熱量約為700KW.h。為除濕所需的通風量約為25-40m3/m2.h。熱泵除濕加熱過程可以從h-d圖上作圖說明(見圖4)。

　　傳統除濕，室內空氣狀態點P(假定28℃、φ=50%)與新風點A(假定+5℃、φ=90%)混合，混合點M，再由M點加熱到E點(46℃、φ=13%)，加熱過程所需熱量為QC;熱泵除濕，由于熱泵吸取P狀態下空氣的熱量，使空氣降溫降濕至K點(假定10℃、φ=80%)，再用冷凝熱將空氣加熱至E點(送風狀態)，空氣的得熱量為(hE-hK)×Vγ=Qhp。設熱泵的能效比COP=3.8,則熱泵實際耗電量?jī)H為0.263Qhp。如Qhp>QC，則熱泵的制熱量除了加熱空氣外，還可以有多余的熱量;來加熱池水。

　　圖4 除濕過程在h-d圖上的表示

　　國外統計數據表明，一些完全靠電力使用熱泵加熱的私人室內游泳池每年大致的耗電量可見表4。

　　表4

　　注：1-單元住宅用室內游泳池;2-公寓用室內游泳池;3-飯店賓館用室內游泳池。

　　*-這些數字對沒有加熱座椅、壁板式供暖、地板式供暖設備時同樣有效。

　　減濕-加熱用熱泵機組的制冷劑循環及組成可見圖5。該機組有兩個單獨的制冷劑循環-兩臺熱泵所組成：一個是空氣-空氣式;一個是空氣-水式。第一臺熱泵的壓縮機部分承擔游泳池室內空氣的減濕，與此同時用空冷式冷凝器再加熱減濕后的空氣。如果單用一臺熱泵達不到預定的減濕量，則開動第二臺熱泵的壓縮機完成其余的減濕量。但第二臺熱泵的冷凝器采用銅管制水冷式，將回收的熱量去加熱池水。控制進入的新風量為最小值，以節約能量，晚間不用新風，完全采用室內空氣循環。當除濕量減少(意味著吸熱減少、就空氣的冷凝熱減少)時，采用輔助電加熱空氣，以保證室內采暖需要。

　　圖5 減濕-加熱熱泵機組

　　2.3 杭井室內游泳池、按摩池、小型商用恒溫恒濕和能源再生系統-為改善室內空氣品質、保證沒有凝結水的減濕-熱水機組

　　通過把游泳池蒸發到空氣中的水蒸氣回收利用，一方面回收熱量將池水加熱，同時也可以給空氣回?zé)?另一方面，通過降低空氣溫度到露點，使水蒸氣凝結成水，既干燥了空氣，達到除濕的效果，又可以回收蒸發掉的水分，再回水池，減少游泳池的補充水，從而達到了恒溫、恒濕、節能、節水、環保的效果。該系統的流程圖可見圖6。

　　圖6 游泳池能量再生系統

　　3.熱泵熱水機組用于游泳池的方案及其經濟性

　　3.1 工藝流程和控制

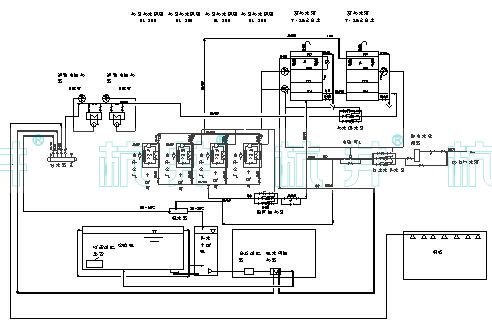

　　目前推薦的熱泵熱水機組用于游泳池供熱系統的工藝流程可見圖7。

　　圖7 熱泵熱水機組用于游泳池的制熱工藝流程圖

　　該流程中，開式蓄熱水箱A中的55℃以上的熱水，用泵增壓打入分水器，從分水器出來的一路去池水的再加熱器，間接循環加熱池水。設池水維持的水溫27℃，抽出的池水由24℃加熱到28℃，返回池內。而另一路作為補水加熱的熱源，通過混水器與自來水混合后，成為28℃的水補入平衡池中，平衡池的液面與游泳池的水面同一高度，一旦游泳池的液面下降，平衡池的水面也下降，通過浮球閥對28℃的水補入池中。第三路水即送到淋浴間作淋浴用，采用干管循環，未用完的熱水循環回到蓄熱水箱B中，由主機吸入再加熱。
